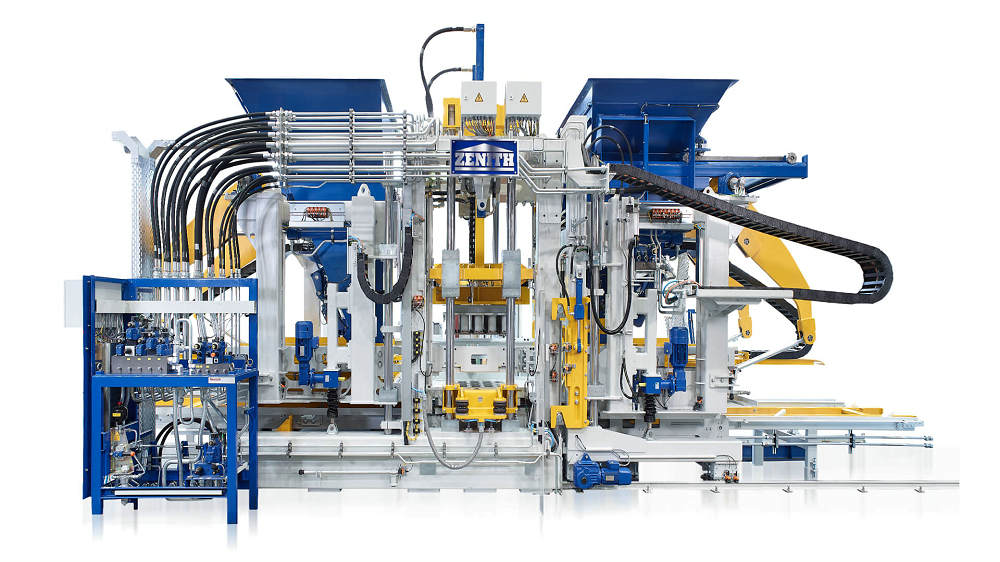

Stroj na dlaždice ZENITH 844SC

844SC Plne automatický stacionárny viacvrstvový výrobný blokový lis (bez palety)

Nemecký model „remeselnej zručnosti“

Dokonalý viacvrstvový stroj

Stroj na dlažbu ZENITH 844SC je plne automatizovaný stacionárny viacvrstvový výrobný stroj, ktorý predstavuje popredného svetového výrobcu dlažieb a podobných produktov z hľadiska výkonu, produktivity, kvality a nákladovej efektívnosti. Model 844, ktorý je výsledkom desaťročí technologického pokroku spoločnosti ZENITH, je vybavený najnovšou technológiou vrátane vizuálnej navigácie v menu, vďaka čomu je jednoduché ovládanie a nenáročné na údržbu.

Modulárny výrobný systém modelu 844 umožňuje plnú automatizáciu všetkých procesov od suroviny až po hotový výrobok (priama manipulácia). Systém skladovania produktov je vybavený inteligentným zariadením na prepravu a údržbu produktov. Tento model je špeciálne navrhnutý na výrobu výrobkov s výškami od 50 mm do 500 mm a umožňuje jednoduchú výrobu vysokokvalitných dlažieb, obrubníkov a produktov pre terénne úpravy. V porovnaní s jednopaletovými strojmi vyrába model 844 hotové výrobky paletizované na priamu prepravu a je oveľa jednoduchší na inštaláciu, obsluhu a prepravu, čo vedie k výraznej úspore času a nákladov na materiál.

Inteligentný interaktívny systém

Plotový rolovací dopravníkový pás

Systém rýchlej výmeny formy

Nastaviteľný vibračný stôl

Technická výhoda

Inteligentná prevádzka:

Zariadenie využíva inteligentný interaktívny systém PLC, ovládaný 15-palcovou dotykovou obrazovkou a programovateľným logickým ovládačom (PLC) pre plne automatické, poloautomatické a manuálne ovládanie. Vizuálne ovládacie rozhranie je užívateľsky prívetivé a vybavené zariadeniami na vstup a výstup údajov.

Plotový rolovací dopravník:

Stroj na dlažobné kocky ZENITH 844SC využíva zariadenie s rolovacím dopravníkovým pásom, ktoré sa vyznačuje presným pohybom, plynulým prevodom, stabilným výkonom, nízkou hlučnosťou, nízkou poruchovosťou a dlhou životnosťou. Pridané oplotenie, ktoré neustále zlepšuje koncepciu bezpečnosti, môže operátorom poskytnúť maximálnu možnú bezpečnostnú ochranu.

Rýchla výmena formy:

Zariadenie je nastavené na sériu referenčných hodnôt koeficientu formy prostredníctvom systému rýchlej výmeny formy. Systém rýchlej výmeny formy má také funkčné vlastnosti, ako je mechanické rýchle uzamykanie, zariadenie na rýchlu výmenu indentoru a elektrické nastavenie výšky zariadenia na tkaninu, čo môže zabezpečiť, že všetky druhy foriem je možné meniť najrýchlejšou rýchlosťou.

Nastaviteľný vibračný stôl:

Výšku vibračného stola tohto zariadenia je možné nastaviť tak, aby vyhovovala požiadavkám na výrobu rôznorodých produktov. Štandardné vybavenie môže vyrábať výrobky s výškou 50-500 mm. Špeciálne výšky je možné vyrobiť aj pomocou špeciálnych foriem podľa požiadaviek zákazníka.

Precízne vyhotovenie:

Výrobné zariadenie sa skladá zo zásobníka, stola s vodiacou doskou a hriadeľa látkového vozíka a tyče, vodiacej dosky proti skrúteniu a výškovo nastaviteľnej, posuvnej koľajnice je možné posúvať v presnej polohe, hriadeľ páky a spojovacie tyče na oboch stranách poháňajú látkový vozík hydraulický pohon, ojnice je možné nastaviť, aby sa zabezpečil paralelný pohyb látkového auta.

Pohľad spredu na stroj

Parameter produktu

Schéma usporiadania výrobnej linky stroja na výrobu blokov 844SC

Prípady inžinierskych aplikácií

Spoločenská dlažba

Dlažba na bazén

Parková dlažba

Parkové schody

Obecný chodník

Parkovacia dlažba

Vzorový výkres produktu

Farebné špongiové mestské priepustné tehly

Farebné dlažbové tehly

Obrubníky
